【ドローン用語】制限表面（進入表面・転移表面・水平表面）

【法的根拠】 航空法第2条（定義）、航空法第49条（建造物等の設置の制限）等

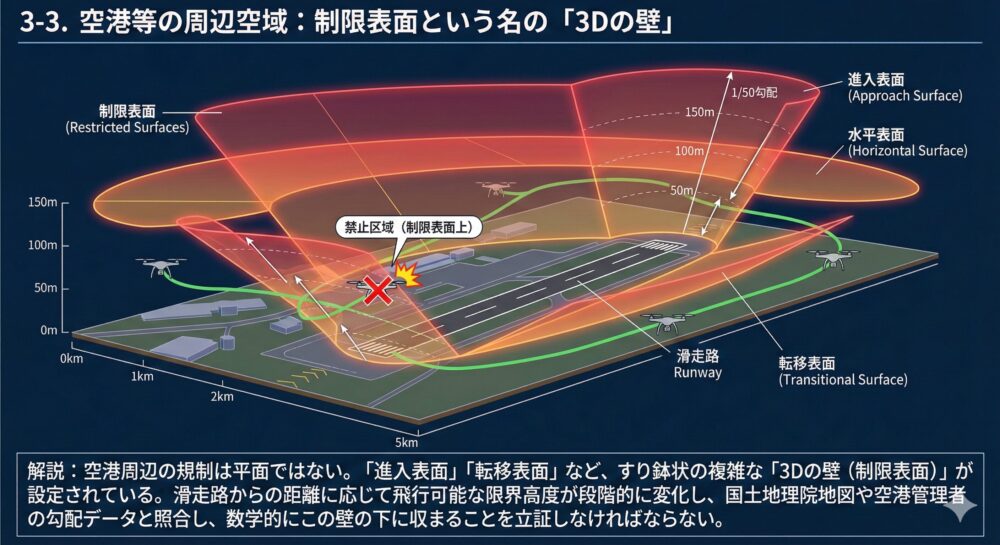

【解説】 制限表面とは、航空機が安全に離着陸するために、空港やヘリポートの周辺空間に設定される「目に見えない3Dのバリア（架空の面）」の総称である。

航空法第49条において、「この制限表面の上に出る高さの建造物、植物その他の物件を設置し、植栽し、又は留置してはならない」と厳格に定められており、ドローンの飛行もこの面を突き抜けることは原則として違法（特定飛行の対象、あるいは完全な飛行禁止）となる。

制限表面は、以下の基本となる3つの面と、主要空港に追加される3つの面で構成され、これらが組み合わさることで空港周辺に巨大な「すり鉢状のドーム」を形成している。

■ 基本の制限表面（すべての空港等に設定）

1. 進入表面（しんにゅうひょうめん）

• 目的： 航空機が滑走路に向かって最終的な着陸態勢に入る、または離陸して上昇していくための安全な「通り道」を確保する。
• 法的定義とイメージ： 着陸帯（滑走路）の短い辺に接続し、外側に向かって上方に伸びていく平面（勾配は50分の1など）。滑走路の両端から外側に向かって、細長く伸びていく「緩やかな上り坂」をイメージするとよい。滑走路から遠ざかるにつれて、ドローンが合法的に飛べる限界高度も徐々に上がっていく。

2. 転移表面（てんいひょうめん）

• 目的： 着陸をやり直す場合（ゴーアラウンド）など、航空機が滑走路の側面方向へ緊急回避する際の安全を確保する。
• 法的定義とイメージ： 進入表面の斜辺および着陸帯の長い辺から、外側上方へ向かって立ち上がる平面（勾配は7分の1など）。滑走路の横側から外側に向かって立ち上がる、すり鉢の「急斜面の壁」である。進入表面の上り坂に比べてはるかに急角度で立ち上がっており、滑走路の真横からドローンを近づけようとすると、この転移表面の壁に真っ先にぶつかることになる。

3. 水平表面（すいへいひょうめん）

• 目的： 離着陸の順番待ちをする航空機が、空港の周辺を低空で安全に旋回飛行（待機）するための空間を確保する。
• 法的定義とイメージ： 空港の標点（中心点）の垂直上方45mの高さにある水平な面。中心点から半径最大4000mまでの円で描かれる「巨大な円盤状の天井」である。この円盤の下（高度45m未満）であれば、進入表面や転移表面に引っかからない限り、原則としてドローンを飛ばす余地がある。

■ 特別な制限表面（東京、成田、関西などの主要空港等に追加設定）

大型で高速な航空機が頻繁に離着陸する主要空港においては、より広範囲の安全を確保するため、上記の基本表面の外側にさらに以下の3つのバリアが追加される。

4. 延長進入表面（えんちょうしんにゅうひょうめん）

• 進入表面のさらに外側（最大で滑走路から15km先まで）に伸びる、精密進入を行う航空機のための安全経路。

5. 円錐表面（えんすいひょうめん）

• 水平表面の外縁から、さらに外側上方に向かってすり鉢状に広がる面（半径最大16,500mまで）。大型機が大きく旋回するための空間を守る。

6. 外側水平表面（がいそくすいへいひょうめん）

• 円錐表面の上縁からさらに外側に広がる、高さ最大295mの広大な水平の天井（半径最大24,000mまで）。

---
